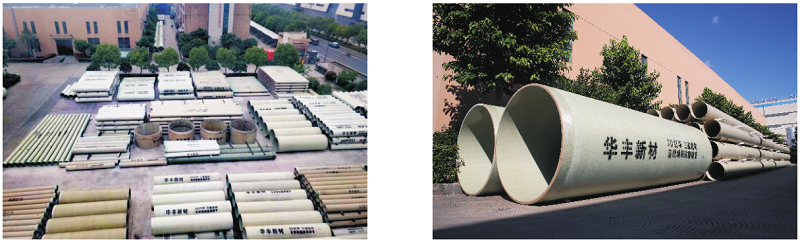

连续缠绕玻璃纤维增强塑料夹砂管（CWFP)

产品介绍

连续缠绕玻璃钢夹砂管（简称CWFP），是一种采用3D打印技术，通过连续成型工艺制成的具有三维增强结构的新型复合材料管材。CWFP管既具有塑料管材的水力学性能和防腐蚀性能，又具有金属管材的机械力学性能，产品广泛应用于市政给排水、海洋工程、石化工程等流体输送领域。

产品规格型号

公称直径DN（mm)：　300~3000;

压力等级PN（MPa)：≤3.2；

刚度等级SN（N/m ) ： 2500、5000、7500、10000；

管节长度L（m)：3、6、9、10、12、18。

（备注：以上为标准规格，也可按客户需求定制）

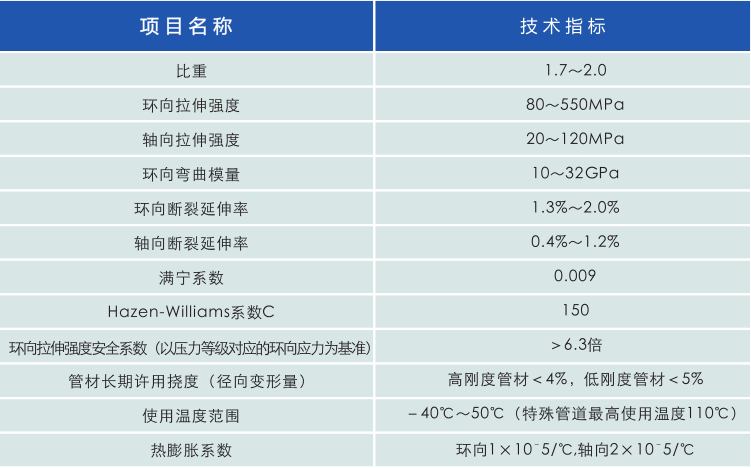

产品技术指标

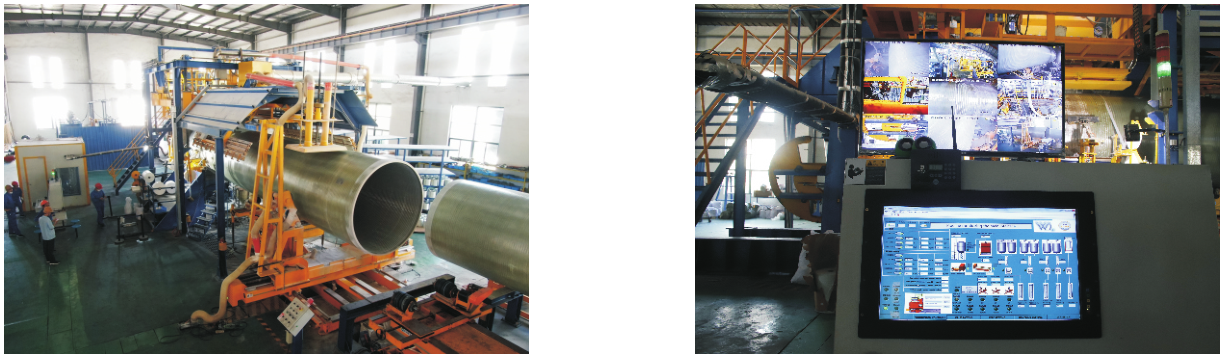

设备特点

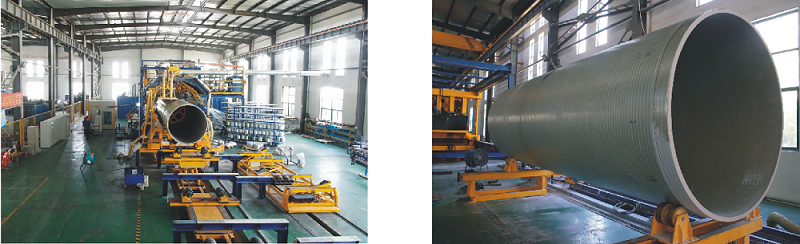

华丰新材拥有2条具有国际水平的第三代连续缠绕玻璃钢管道生产线，该线融合了现代传感、信息网络、自动化、人工智能等新技术，具有高度集成化、高度信息化的特点，可实现对生产现场的远程管控，符合国家所倡导的智能制造要求。

工艺特点

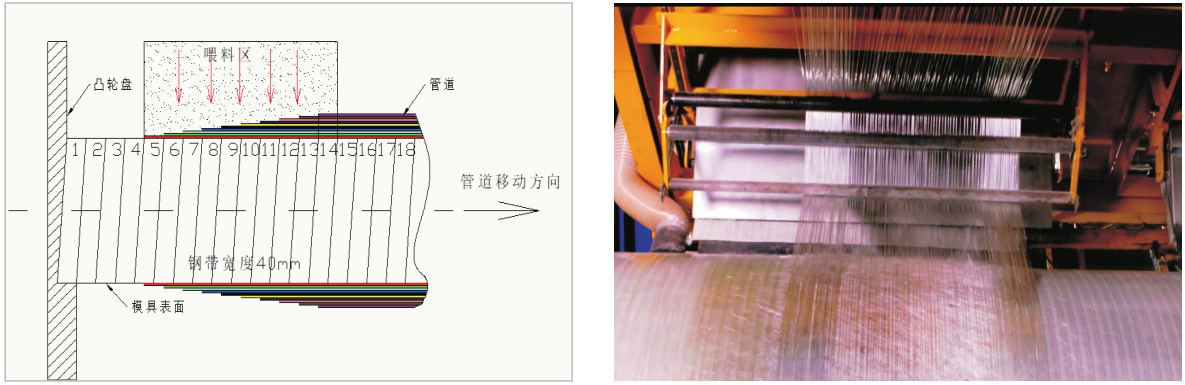

CWFP管采用3D打印技术（增材制造），以逐层叠加方式实现管道连续、快速成型。

结构特点

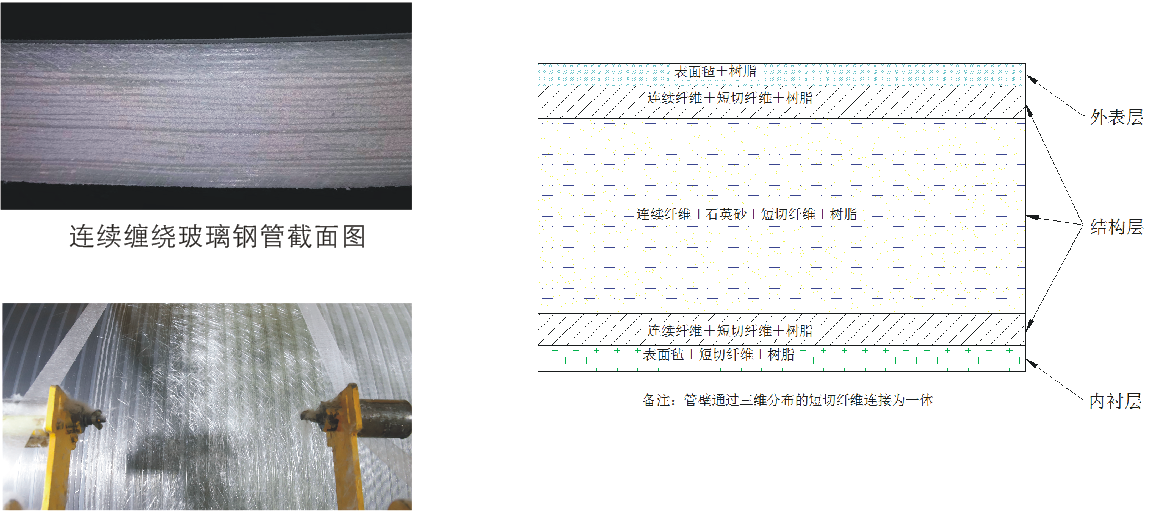

CWFP管是一种三维增强的管壁结构，管壁同时采用了环向连续纤维和三维分布的短切纤维两种增强方式，通过短切纤维将管壁连接成一个整体，克服了层合结构的缺陷。

性能特点

CWFP管既具有塑料管材的水力学性能和防腐蚀性能，又具有金属管材的机械力学性能。

1.基本特点

（1）轻质高强

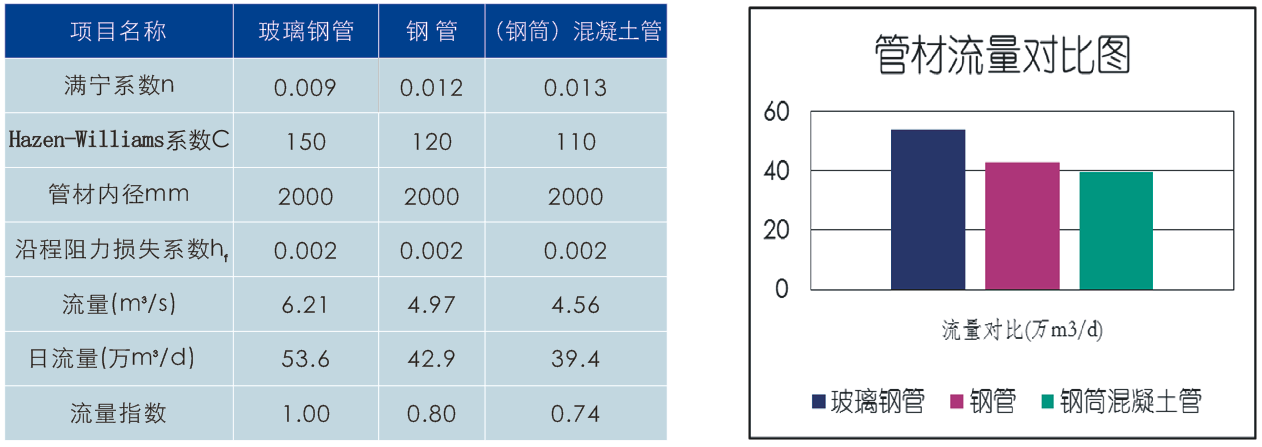

（2）水力特性优良

（3）耐腐蚀

2.核心特点

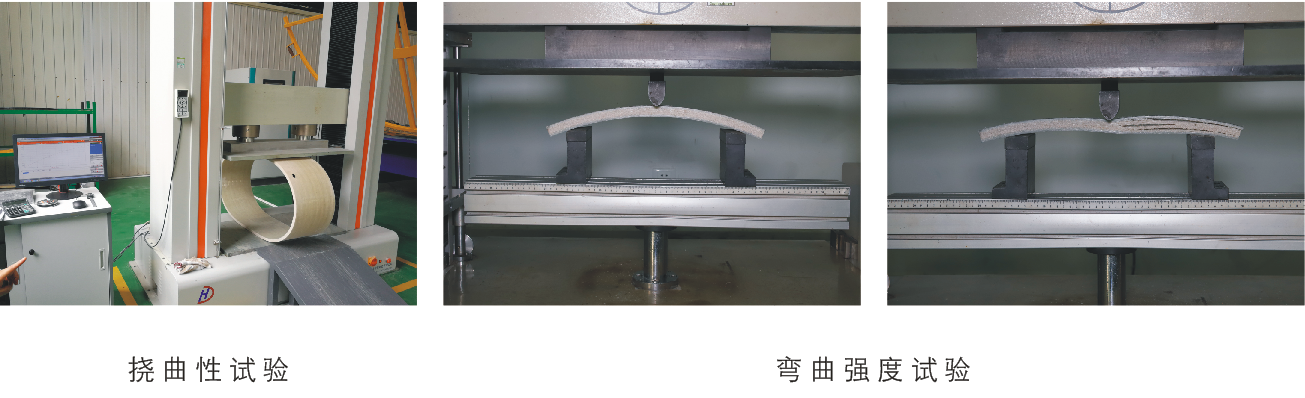

三维增强的管壁结构提高了管材挠曲性和弯曲强度

（1）CWFP管承受径向变形能力强，在外压作用下发生较大径向变形时，管壁结构不易破坏。

（2）CWFP管弯曲强度高，管道可承受内压和外压产生的高组合应力。

产品连接方式

1、柔性连接

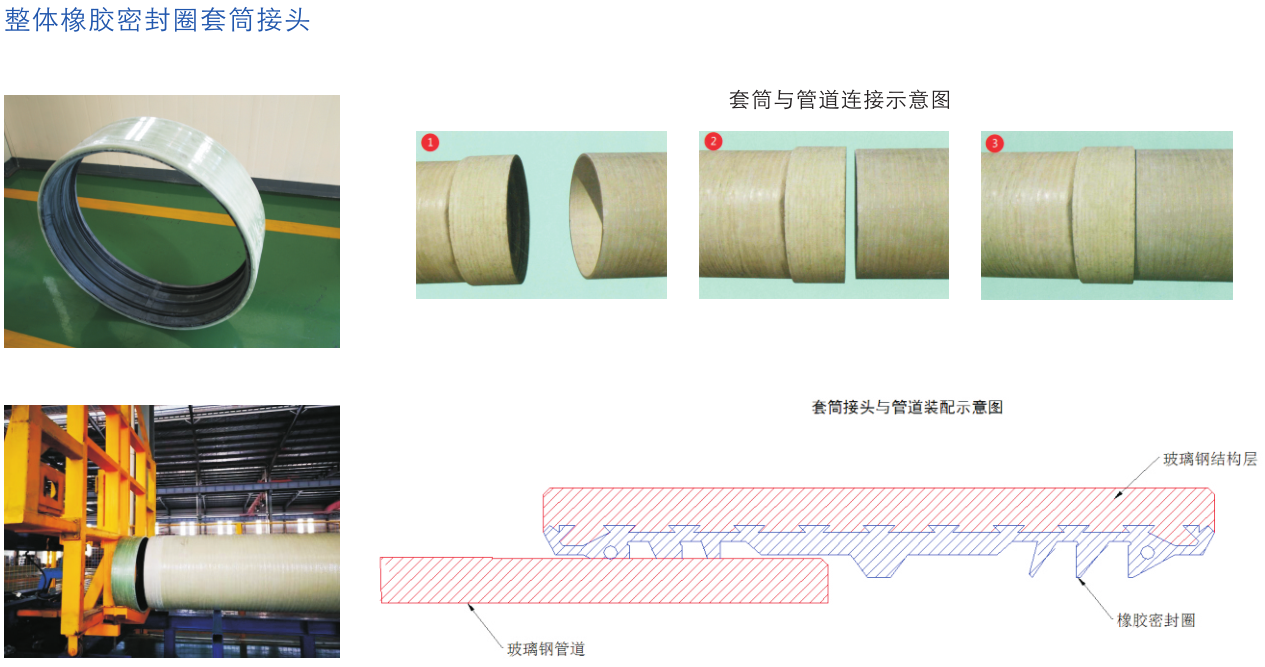

柔性连接是连续缠绕玻璃钢管主要连接方式，采用整体橡胶密封圈套筒接头连接。

2、刚性连接

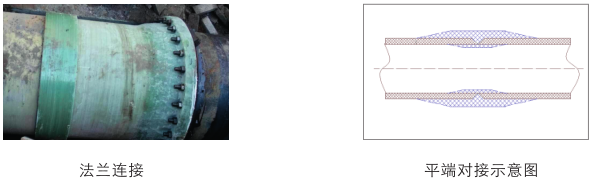

刚性连接是连续缠绕玻璃钢管辅助连接方式，刚性连接方式主要有法兰连接和平端对接两种方式。

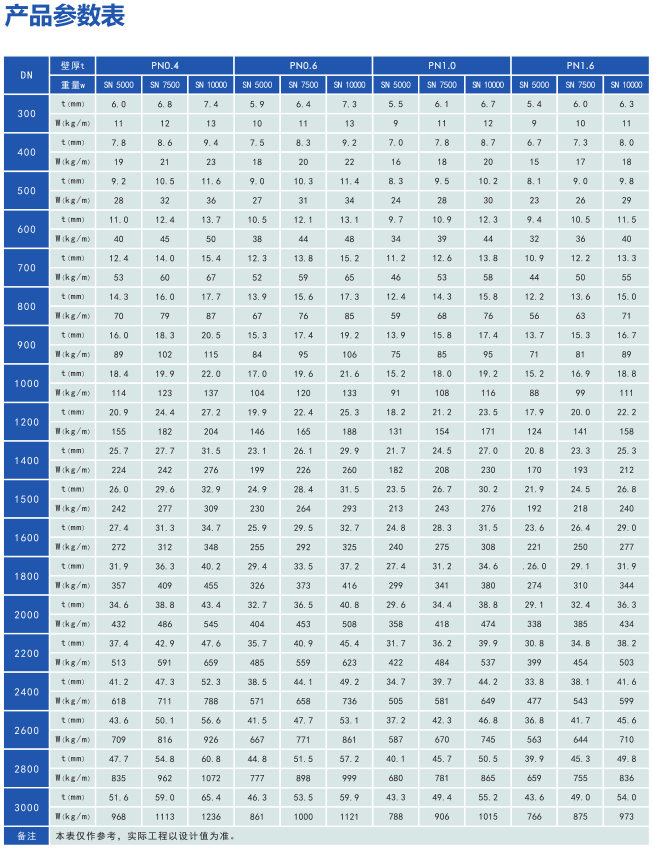

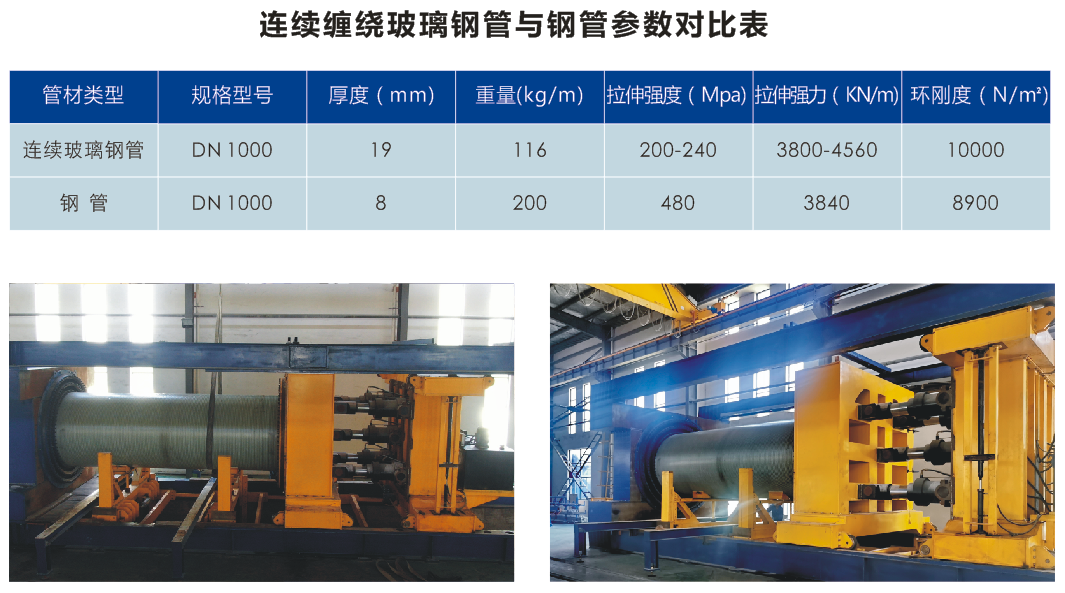

产品参数

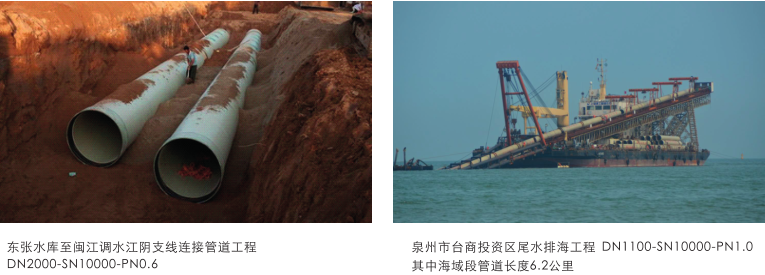

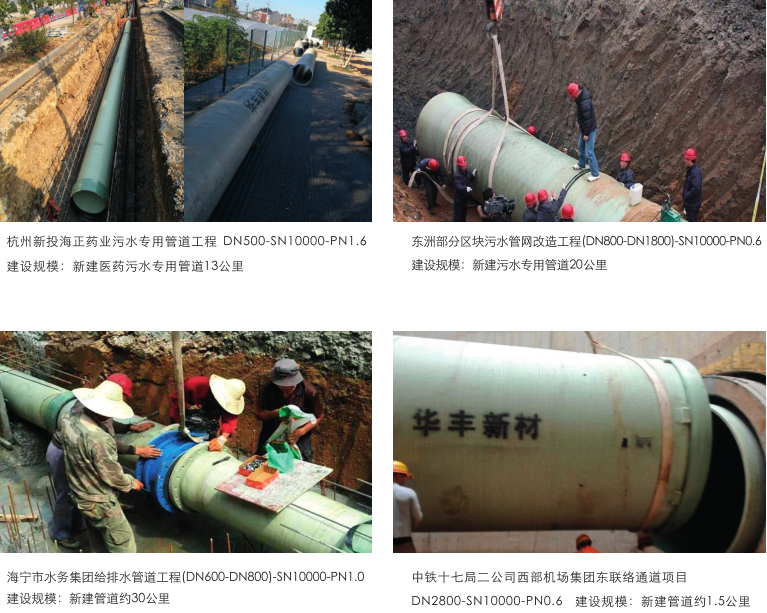

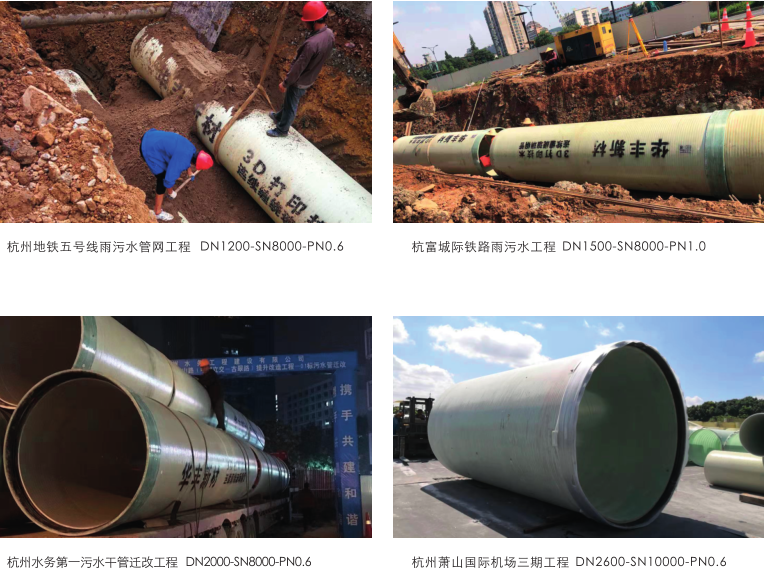

产品应用领域

市政工程：给水管（原水管、补水管、自来水管）；排水管（雨水管、污水管）；

石化工程：输送各种腐蚀性介质工程用管；

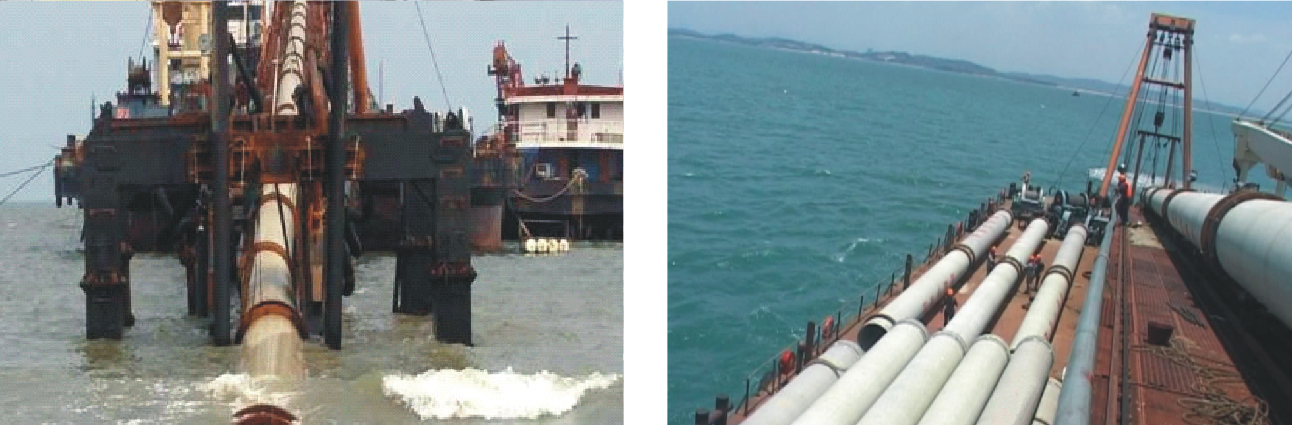

海洋工程：海水淡化工程、海底管道工程；

农林灌溉及其它流体输送领域。
